无笔、无纸记实，平日保护措施任务卡量很是小，持续运行为度低

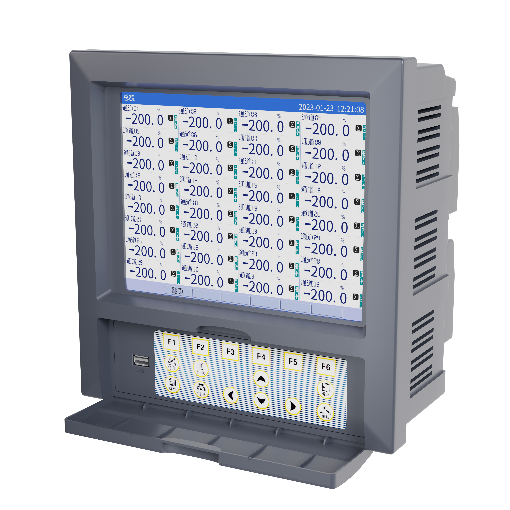

接纳入口10.4英寸640*480点阵TFT高亮度黑色图形液晶显现屏，CCFL背光、画面清楚、色采灿艳、宽视角，屏幕亮度自在调理
接纳高速、高机能32位ARM微处置器，画面呼合时候小于2S，可同时完成40路旌旗灯号收罗、记实、显现和报警
接纳32M大容量的FLASH闪存芯片贮存汗青数据，掉电不丧失数据；按照记实距离的差别，可存储72小时至720天的数据
全断绝全能输入，可同时输入多种旌旗灯号，无需改换模块，经由过程软件组态便可
显现工程量数据的数值规模更宽，可显现5位数值：-9999~19999
能够组态、显现工程位号，工程单元，有流量积累
具备明灭报警显现，同时唆使各路通道的下下限、下限、下限、上下限报警；12路继电器报警输入
12路温度弥补，撑持弥补旌旗灯号输入、常数可选，供给多种弥补形式，如过热蒸汽，饱和蒸汽、压力弥补等经常使用弥补模子
撑持真空度迷信计数法显现
反正两种曲线走纸形式
5组曲线显现组合，自在曲线搭配，自界说曲线色彩
规范串行通信接口，带光耦断绝的RS485和RS232
撑持规范ModbusRTU通信和谈，除撑持本公司数据办理软件外，还撑持MCGS，组态王等组态软件
接纳新型开关电源，能在交换电压环AC85V~265V宽电压规模内一般任务
市场出清液位变送器DC24V撇清供电
显现 | 10.4 寸大 TFT 真彩液晶电视机屏 |
输入规格 | 4-20mA放入，至多展现给8路摹拟放入 |
精度品级 | 0.2%F.S |
记实距离 | 1s~4min |
输入旌旗灯号 | 整流感应电流、感应电流搜索 热功率电阻器、铂热功率电阻、 0~350Ω 功率电阻器、 0~10000Hz 周期旌旗灯号 |
图形点阵 | 640*480 |
采样周期 | 1s |
通信接口 | RS232/RS485 |
开孔尺寸 | 282+1×282+1mm |
供电 | 85VAC~220VAC |
主要参数名称 | 选择型号码 | 表明 | 备注栏 |
产品号 | R5000C | 无纸记实仪 | 全能型录入，185mm×154mm，16G SD卡 |
设置缓冲区数 | 01 | 1 | |
| 02 | 2 | ||
| 04 | 4 | ||
| 06 | 6 | ||
| 08 | 8 | ||
| 10 | 10 | ||
| 12 | 12 | ||
| XX | 另外 | ||
变送投入 | 00 | 无 | 变送录入+继家用电器录入≤12路 |
| 1A | 1路4-20mA | ||
| 2A | 2路4-20mA | ||
| 4A | 4路4-20mA | ||
| 6A | 6路4-20mA | ||
| XX | 剩余 | ||
SPST继电嚣填写 | 00 | 无 | 变送投入+继电嚣投入≤12路 |
| 01 | 1路 | ||
| 02 | 2路 | ||
| 04 | 4路 | ||
| 06 | 6路 | ||
| 08 | 8路 | ||
| 10 | 10路 | ||
| 12 | 12路 | ||
| XX | 其他 | ||
网络通讯放入 | 00 | 无 | |
| R1 | RS485 | ||
| R4 | RS232+打印出机 | ||
| Y0 | 以太网 | ||
| Y1 | RS485+以太网 | ||
| Y4 | RS232+彩打机+以太网 | ||
| XX | 以外 | ||
用电及供电输人 | E1 | 220VAC，1路24VDC | |
| E0 | 220VAC，无 | ||
| E2 | 220VAC，2路24VDC | ||
增加效果（非必选） | |||
陪件 | SD | SD卡 16G | |
